让 Agent 跑通 CAE：连接 HyperMesh、Abaqus 与 ParaView

PDF 阅读 · LaTeX / Tavotto 图源与数据 · 完整 query 整理版 · 实测统计 CSV

给 Agent 一个端子模型和两步加载要求，它能否检查模型、安排计算资源、完成求解，再交回可核对的曲线与云图？这个项目把 HyperMesh、Abaqus 和 ParaView 连接为三个 MCP 服务，在一个真实端子接触案例上跑通了这条链路。三组独立实测均完成两步计算；启用 MCP 与工程规程的一组耗时 21.82 分钟，得到 108 帧结果与约 1.434141 N 的驱动力峰值。

从一句工况描述开始

传统 CAE 自动化通常从一段脚本开始：导入模型、定义集合、提交作业、提取结果。Agent 让脚本生成变得容易，但工程任务的难点往往出现在脚本之外：口述里的“右端”对应哪个区域，应用进程退出是否意味着求解成功，外推节点应力能否与积分点应力直接比较，失败后改了什么，以及下一步究竟应该读取哪个文件。

我把这些问题作为工具接口的一部分。Agent 解释目标并选择动作；工具检查输入、调用原生应用、保存日志并返回实际产物。本文重点是执行的可靠性和可追溯性，数值结果均来自已完成的工程任务，测量日期为 2026 年 10 月 12 日。

端子案例的要求可以概括为：保留已有材料、截面与网格，固定 male 根部和 shield 根部，plate 先沿全局 $+Y$ 预压 $0.3348\,\mathrm{mm}$，再与 female 一起沿全局 $-Z$ 移动 $10\,\mathrm{mm}$，摩擦系数为 0.13。这里的位置、方向和集合均经过确认。对新的“左边”“向下”等模糊描述，先展示候选区域与坐标解释，确认后再修改工况。

三个 MCP，54 个工具

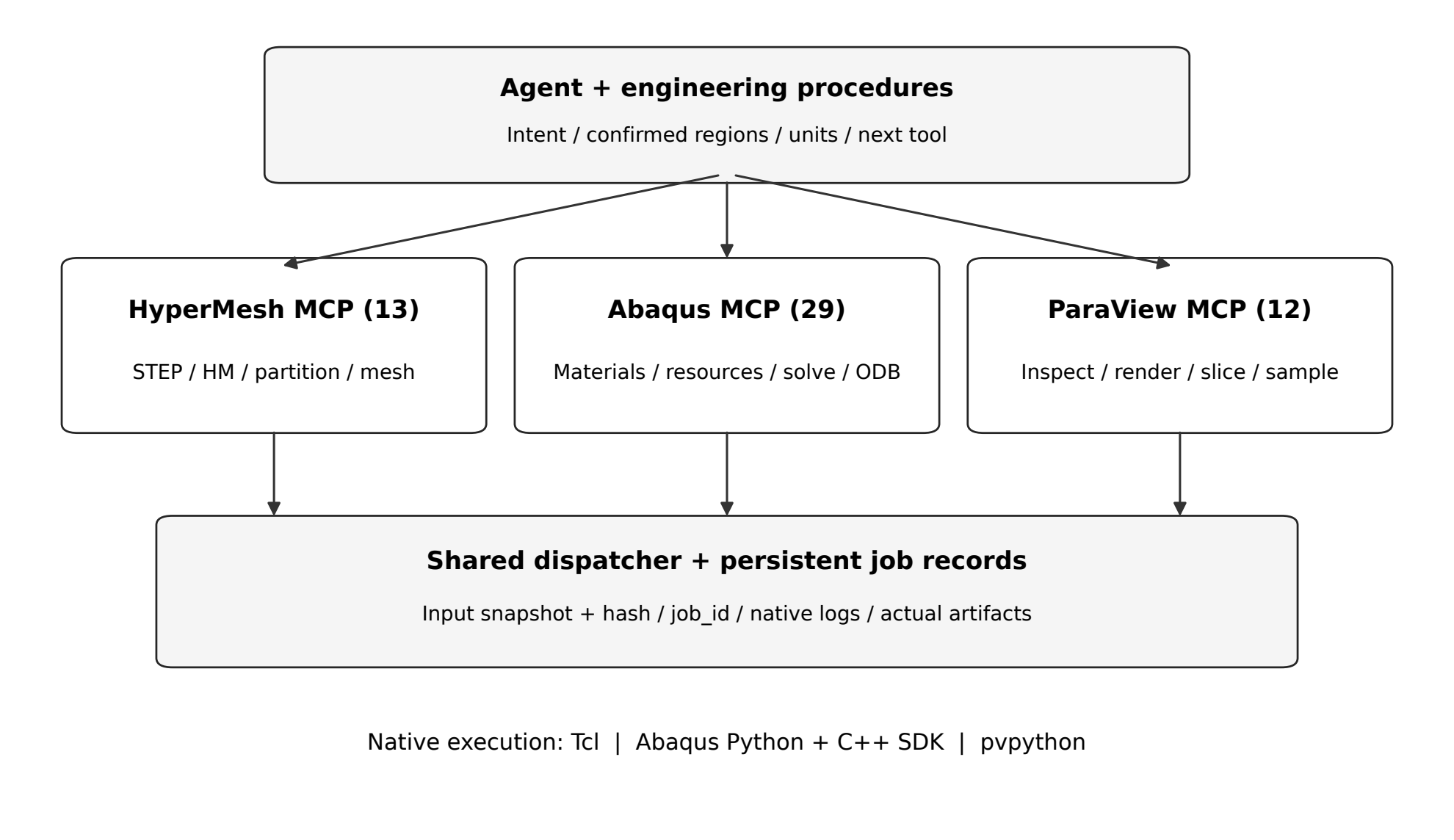

MCP 提供 Agent 调用工具的协议。这个项目按应用分成三个服务，共用执行底座：HyperMesh 负责几何和网格，Abaqus 负责模型、求解与 ODB，ParaView 负责结果检查和可视化。

每个服务包含六个通用工具：能力检测、任务状态、任务列表、产物列表、日志读取和取消。因此 54 是工具总数，包含按服务提供的通用管理接口，不能理解为 54 种独立求解算法。完整清单随文章源码提供。

应用脚本在各自的运行环境执行：HyperMesh 2017 使用 Tcl；Abaqus 2025 使用自己的 Python 或 C++ SDK；ParaView 6.1 使用 pvpython。普通 Python 服务处理协议、排队和输入检查，避免直接混用商业软件的二进制 API 与解释器。

为什么保留三个 MCP？因为几何、求解和后处理有不同的输入契约、运行时和失败方式。资源管理则放进 Abaqus 服务，避免多个服务分别计算、重复占用同一份求解预算。独立 ODB2VTK 也可以绕过 MCP 直接使用。

长任务需要持久状态与实际文件

工具受理一个长任务后返回 job_id，而非阻塞到求解结束。后台 dispatcher 独立管理执行进程，客户端通过状态工具继续跟踪。只有任务进入 succeeded，才能把返回的真实产物路径交给下游；queued 和 running 都不表示完成。

每次任务保存请求、设置快照、原生脚本、日志、状态和结果索引。INP 依赖的 INCLUDE 文件递归复制，并记录 SHA256。资源计划也绑定输入闭包；排队期间源文件变化时，原计划不能静默用于新的输入。源模型保持只读，修复和重试产生新文件。

Abaqus 的完整成功检查同时要求原生完成标记、两步到达指定终点，以及非空、已关闭的新 ODB。ODB 文件存在，或者某个增量收敛，都不足以说明完整任务完成。ParaView 还要核对真实数组、帧数和取值范围，不能只交一张看起来合理的图片。

Windows 上还有进程生命周期问题：客户端退出可能连带结束其子进程。独立 dispatcher 的意义是让已经受理的求解不依附于一次工具调用的连接寿命。它承担本地执行管理，不替代操作系统或集群调度器。

把 ODB 转换做成独立的 C++ 工具

ODB2VTK 使用 Abaqus 官方 C++ ODB API，通过 bulkDataBlocks() 连续读取字段，避免逐个 FieldValue 对象访问。网格、节点标签映射和 section assignment 只构造一次，跨帧复用。输出采用二进制 VTU，并用 PVD 索引选定帧。

命令行支持 inspect、menu 和 convert。未显式指定时，从 ODB 检测最后一个有帧的分析步、末帧、所有非空实例，以及存在的 U 和 S:MISES。也能选择多个分析步、帧列表或范围、section point、输出位置、变形倍率和复数实部或虚部。

.\native\odb2vtk\odb2vtk.cmd inspect --odb "input.odb"
.\native\odb2vtk\odb2vtk.cmd menu --odb "input.odb"
.\native\odb2vtk\odb2vtk.cmd convert --odb "input.odb" --step all --frames all --fields "U,S:MISES" --avg 75 --regions section --output "exports\terminal"

转换结果包含逐帧 VTU、collection.pvd 和 manifest.json。ODB 按只读打开，缺失值保留 NaN，未知单元默认报错，旧 ODB 不会被隐式升级。Windows 启动器负责设置当前进程的 Abaqus DLL 搜索路径；迁移机器时仍需匹配的原生运行库。

Avg 75 的关键是区域和计算顺序

依照 Abaqus/CAE 的默认区域定义，这里的平均区域是实际 section assignment，不是仅按材料名或 section 名合并。两个 assignment 即使引用相同 section，也保留各自边界。缺少 assignment 的单元被隔离并报告，避免猜测连续区域。

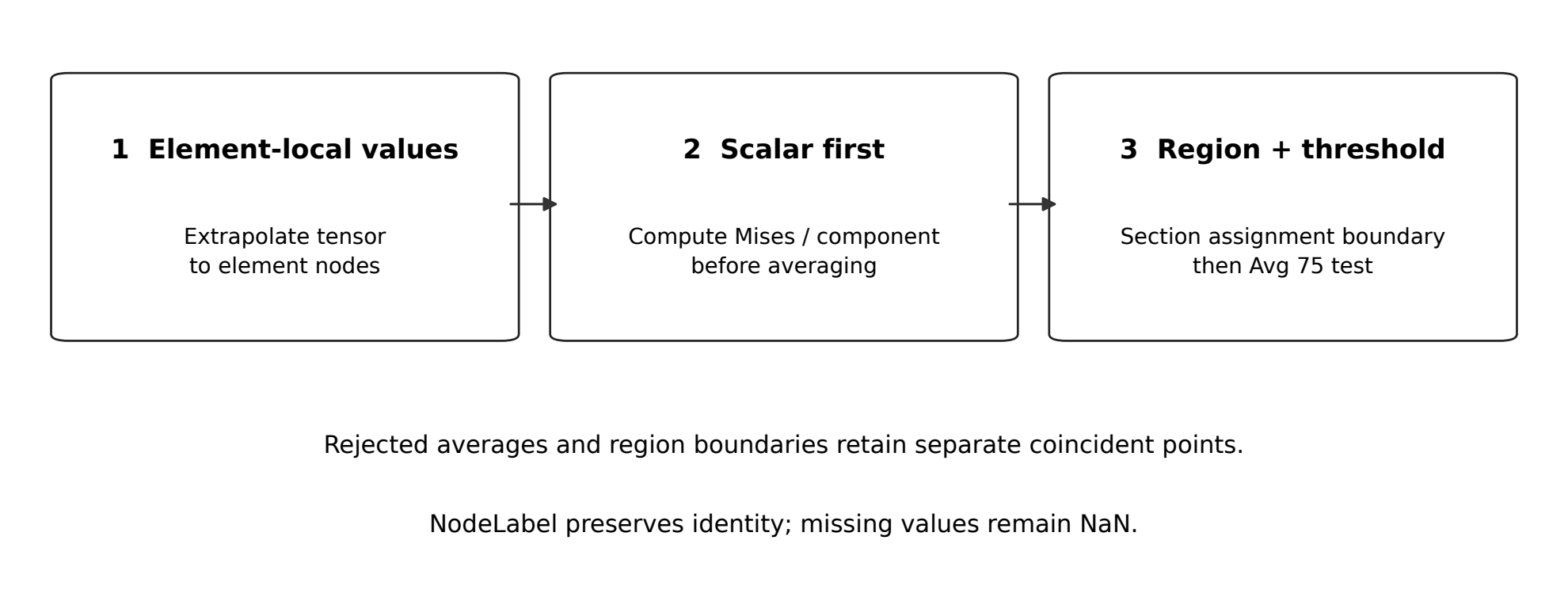

对 Mises 等标量，处理顺序是：外推张量到单元节点，计算标量，再按区域和阈值决定是否平均。对某一节点的有效贡献值，差异百分比定义为 $$v=100\frac{s_{\max}-s_{\min}} {S_{\max,R}-S_{\min,R}},$$ 其中分母取当前平均区域内全部有效外推值的范围，分子取该节点的贡献范围。在非退化区域内，$v<75$ 时做等权平均；等于阈值时保留不连续值。区域范围为零且贡献相等时，正阈值允许平均。阈值为 0 或 off 则关闭平均。

结果数组包括 S_MISES_Avg、差异百分比、是否实际平均以及 SectionAssignmentId。后处理阶段不再插入 Clean/Merge Points，也不额外做 Cell Data to Point Data，避免抹去导出时保留的边界。

这实现了 section assignment 下的 scalar-before-average；壳/膜 feature-edge 附加边界和 tensor-after-average 模式没有在这里复刻。积分点结果与外推节点显示值也必须分开：同一末帧的原积分点最大 Mises 为约 644.00 MPa，而 Avg 75 外推节点显示峰值约为 1355.07 MPa，两者不是同一个测量位置。

计算资源如何自动选择

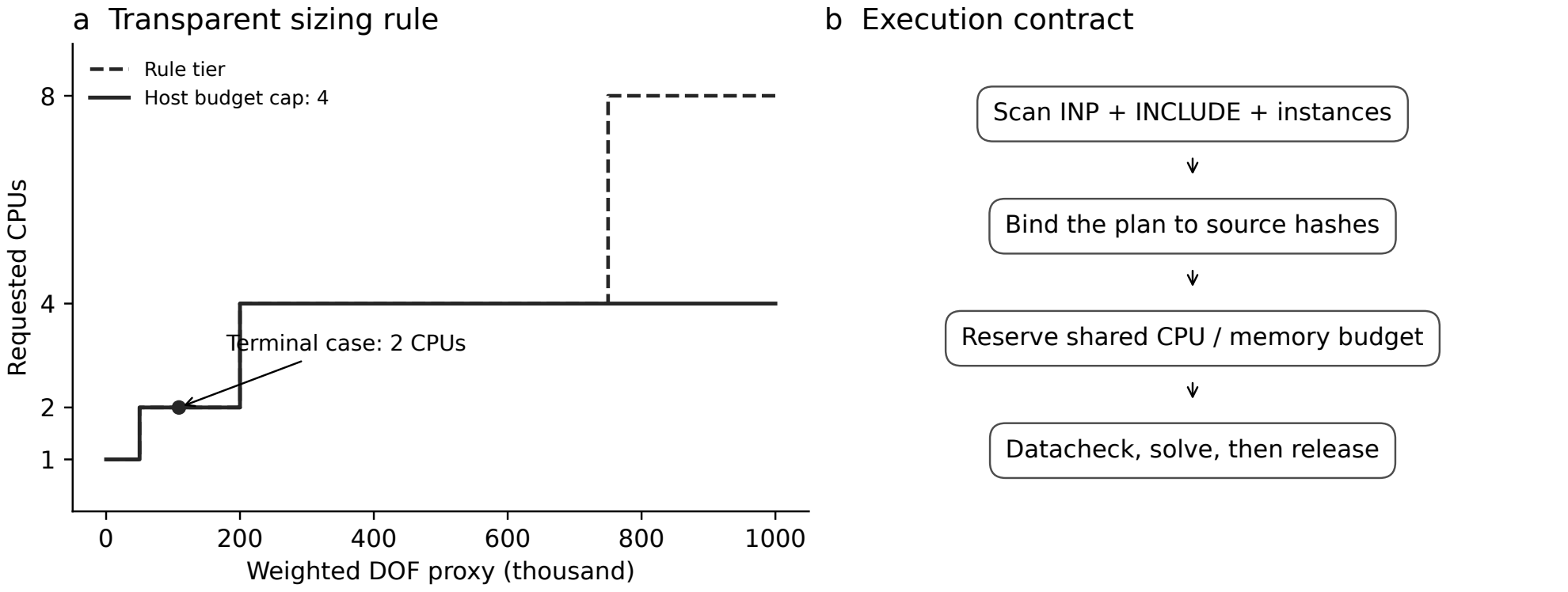

资源工具先扫描 INP、INCLUDE 和装配实例，读取节点数、单元类型、分析过程、接触和 NLGEOM。重复实例按实际装配规模计数。对本例实体网格，用 $3N_{\mathrm{node}}$ 作为自由度规模代理；存在接触时乘以 1.5，得到加权规模 $D$。它不是约束消元后的真实方程数。

CPU 基础档位为 $$c_0(D)=\begin{cases} 1,&D<50{,}000,\\ 2,&50{,}000\le D<200{,}000,\\ 4,&200{,}000\le D<750{,}000,\\ 8,&D\ge750{,}000. \end{cases}$$ 最终档位还受物理核、项目预算、用户限制和已配置的许可证额度约束。内存上限按规模采用 15%、30%、50% 档位，并结合可用内存和共享预算裁剪。abaqus_plan_resources 只生成计划，abaqus_submit_job 消费计划并在启动时再次核验。

本例选取 2 CPU、15% 内存上限。比较实验也给所有组相同的上限，使用纯线程配置，避免把资源差异混入工具比较。共享预留保证本工具启动的并发求解满足 CPU 和内存总预算；预算不足则排队，任务结束后释放。

这是一套透明、可解释的初始分配规则，还没有通过多规模、多 CPU 档位的重复实验寻找最优值。根据 Abaqus 作业参数定义，Standard 的 memory 是可分配上限；Explicit 分析阶段的实际内存也不能按同一个参数理解。系统不接管外部启动的求解，也没有把配置中的许可证上限冒充为实时许可证池查询。

报错以后，先读证据，再生成新输入

abaqus_diagnose_job 读取真正的 .dat、.msg、.sta 和日志，返回有界原文、文件哈希、分类以及适用的修复动作。未知错误保留未知，不凭关键词猜一个“万能修复”。

abaqus_repair_job 的自动范围刻意收窄：在有诊断依据时降低初始静力增量或提高最大增量数，保存新 INP、差异和修改清单，再做资源计划与 datacheck。它不改变总载荷、材料、摩擦、固定位置或总步长。涉及物理条件的改动仍需明确确认。

端子产品组第一次 datacheck 实际遇到的是空节点面定义。Agent 根据原生日志确认该空 surface 未被使用，通过高级脚本注释该定义、移除一处空行，保留修改差异，再通过检查并完成求解。这次修复体现的是诊断工具与原生脚本协作，不能把它描述成受限数值修复工具已经覆盖所有语法问题。

材料与截面库，以及 Skill 的位置

已有材料可能来自 INP、CAE 或 HyperMesh 模型。库工具采用“提取预览、再提交”的方式导入，保存原始 keyword、声明单位、来源和修订记录。更新记录时要求 expected_revision，截面引用指定材料修订，避免一次覆盖让历史任务失去原参数。导出时再把库内定义绑定到明确的 ELSET；单位不会被静默换算。

现有四面体工况模板支持其定义范围内的均质实体截面。复合截面、未知 keyword 或无法解析的方向定义会拒绝或报告遗漏。本文端子模型沿用原材料与截面，未为其补造演示弹性参数。

Skill 解决的是编排规程：先检查单位和集合，遇到模糊空间描述先确认，等待长任务成功，再使用实际产物，保持平均边界，解释原生警告，并保留失败尝试。它让 Agent 更稳定地使用已有工具；确定性校验仍留在 MCP 内，避免只靠提示词维持正确性。对比中的产品组同时启用了 MCP 和工程规程，实验没有单独隔离 Skill 的贡献。

端子案例：从模型检查到后处理

输入是一份已有网格的单对端子 INP，以及从整体装配提取的 HM 伴随模型。一件 female 对两片 male，另含 shield 与 prepress plate。INP 是网格编号、材料、截面及八对接触定义的权威来源，HM 用于原生模型检查；两者的节点编号不互相替代。

模型有 11,240 个 C3D10M 单元。male 根部两个集合各 21 个节点，shield 根部 159 个节点，共固定 201 个根部节点。female 通过 72 个节点的控制区域与 RP 耦合；plate 节点面含 1061 个节点，并耦合到独立 RP。

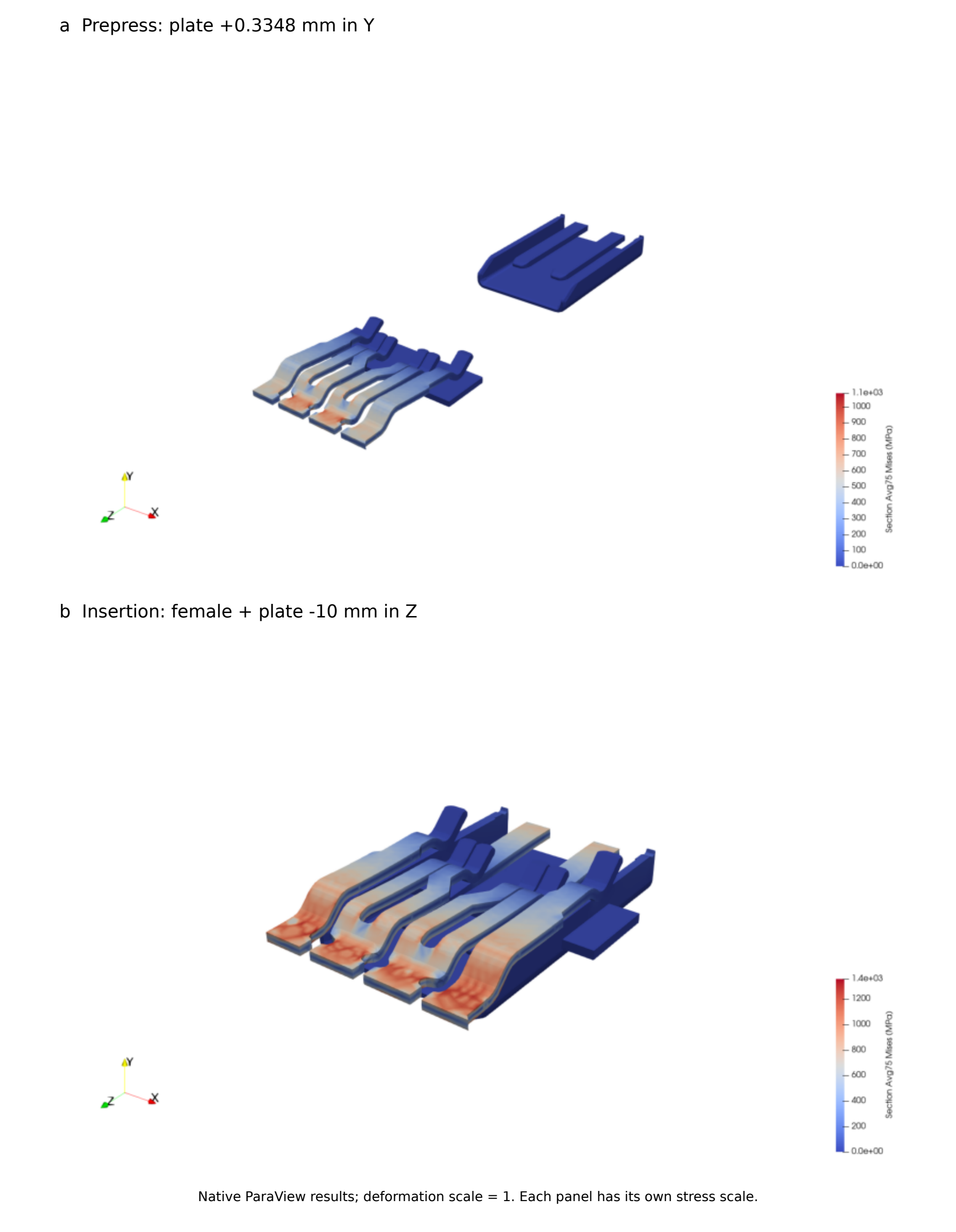

执行顺序为：HyperMesh 检查伴随模型，核对 INP 网格与区域，生成两步新输入，创建资源计划，运行 datacheck，处理真实报错，再提交完整求解。完成后直接读取新 ODB 的控制点 history、能量和原积分点结果，再转换全部分析步和帧，由 ParaView 核对并渲染。

这里保留已有网格，前处理完成的是模型检查、区域核对、耦合与加载准备。工具链具备 STEP 导入、几何切分及四面体网格功能，但本例没有以 CAD 自动重划网格并重建全部接触作为实测起点。两步也只包含预压与插入，没有另行添加拔出。

用数值定义结果

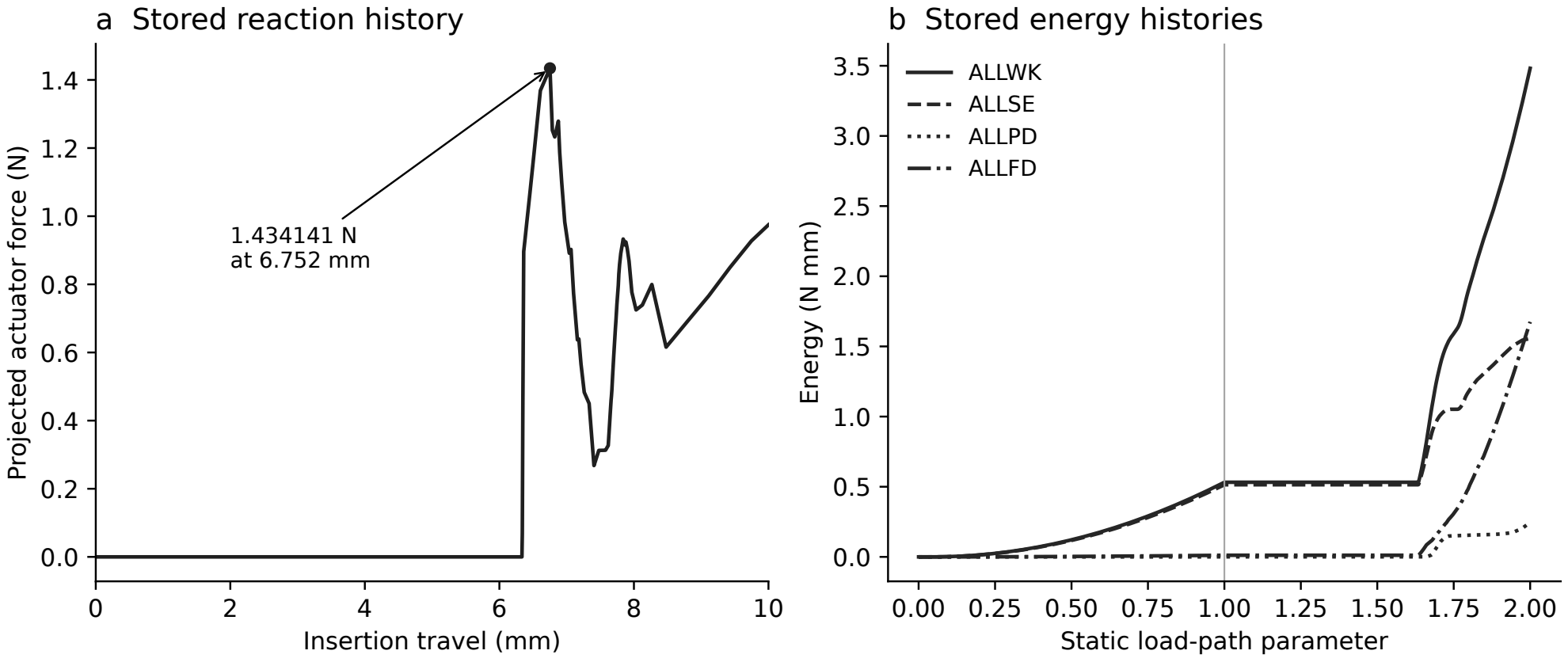

驱动力取两个运动 RP 的全局反力，投影到插入方向： $$F_{\mathrm{ins}}=-(RF_{3,\mathrm{female}}+RF_{3,\mathrm{plate}}).$$ 这避免把接触两侧的内部力重复相加。产品组的新 ODB 包含 25 个 Prepress 帧与 83 个 Insertion 帧，共 108 帧；两步均达到终点，控制位移与给定值一致。

所选末帧能量项为 ALLWK 约 3.4821 Nmm、ALLSE 约 1.5564 Nmm、ALLPD 约 0.2456 Nmm、ALLFD 约 1.6753 Nmm。外功减去后三项的可见余额约占 ALLWK 的 0.138%，只用于这些已储存量的核对，不冒充完整能量审计。

PVD 使用 0–107 的顺序索引，因为两个分析步在边界的时间值可能重复。原始步名、帧值和物理总时间仍保存在 manifest 与数据中，序列索引 107 不能被解释为 107 秒。若导出坐标已施加位移，ParaView 不再做第二次 Warp。

三组独立实测：都完成了，差别在哪里

我使用同一输入、同一工程要求和相同算力上限，分别运行三个独立会话。每组都必须产生新的 ODB，允许读供应商文档、自写脚本和调用相同的独立 C++ 转换器。组间不共享脚本、历史解答或计算结果；实际求解串行执行，没有人为设置总时限。

评估器重新打开各组的新 ODB，读取控制位移、反力、能量和积分点结果，并检查原生成功标记、网格、VTK 和图片。100 分是本案例产物检查单：输入保护 5、模型定义保留 10、完整新求解 25、控制位移 15、反力与能量核对 10、原生前处理 10、108 帧及区域平均 10、图与曲线 5、资源记录和 datacheck 10。它不是总体成功率，也不是设计验证得分。

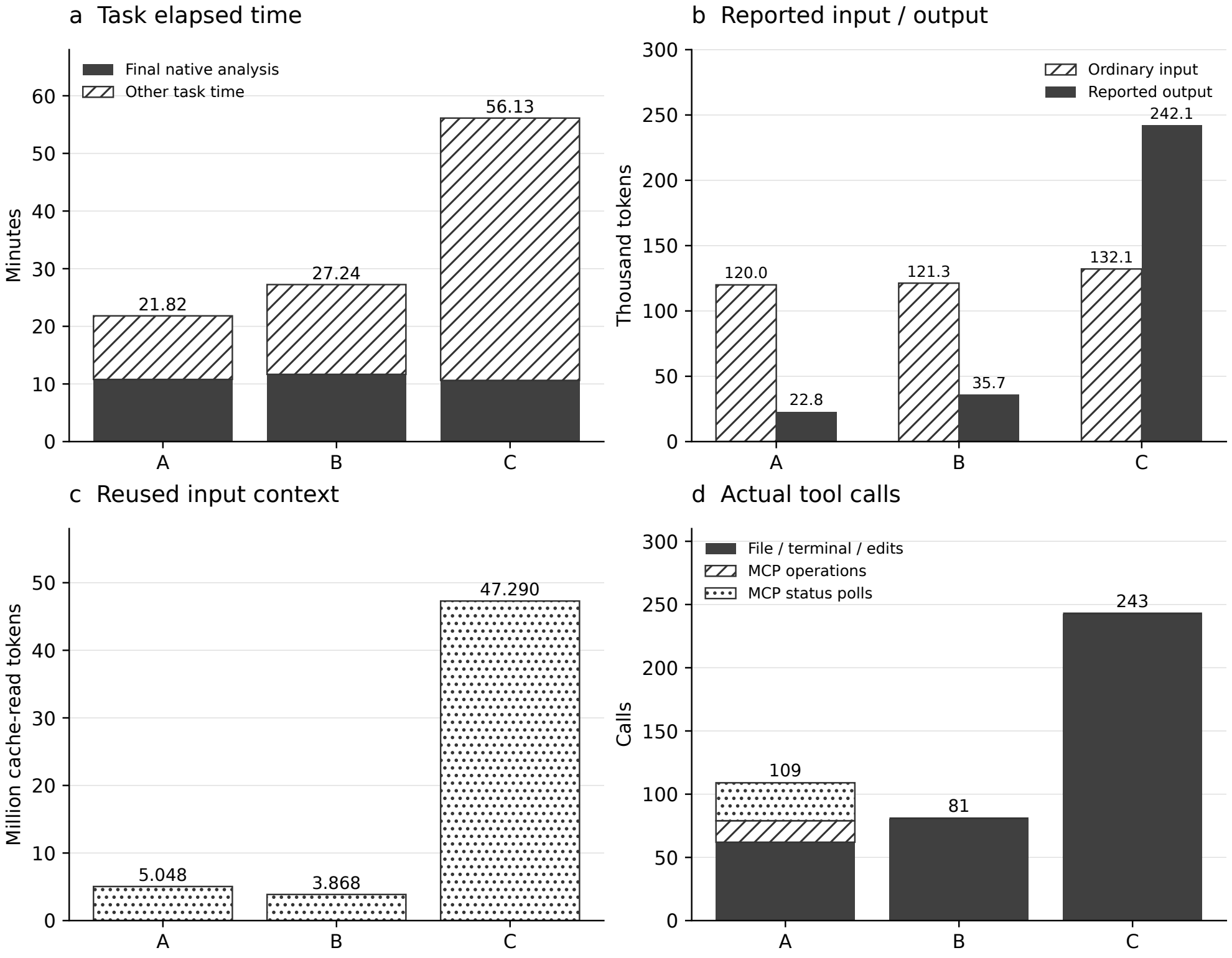

A 相对 B 的本次客户端墙钟时间减少约 19.9%。拆开看，三组最终原生分析分别为 647、700、637 秒；剩余任务时间分别约为 662、935、2731 秒，包含输入准备、检查、排错、后处理、网络与等待，不能称为纯模型推理时间。观察到的差异主要发生在工程组织环节，不能写成求解器提速。

这些数字累计包含每轮重复携带的上下文，不是唯一 query 长度。不同客户端的 input 字段可能包含或不包含缓存，需要拆分后比较；推理 token 若属于输出子集，也不能重复相加。跨供应商 tokenizer 和路由计数没有独立校准，因此这里不推导等价算力或账单。

统计窗口从各组提交共同工程任务到完成并退出，只读取对应任务客户端的最终 usage。报告写作、LaTeX 编译、Tavotto 制图、实验搭建、独立评估、展示视角整理和本次博客发布全部排除。

排错轨迹比一个总分更有信息

A 组通过结构化检查和一次有依据的输入修复完成计算。B 组自行组织原生脚本，也完成同样的交付。C 组在接触与耦合关键字布局上反复构建诊断输入，最终通过 CAE 导入、重新导出规范化关键字后完成。

三组保留的含错误 datacheck 数据文件分别为 1、1、15 个。这是不同诊断文件的数量，不是 15 次完整求解失败。原任务限制最多两次有依据的失败修改，原生组实际做了更多输入诊断尝试；这一过程偏离保留说明，没有被 100 分产物检查单覆盖。

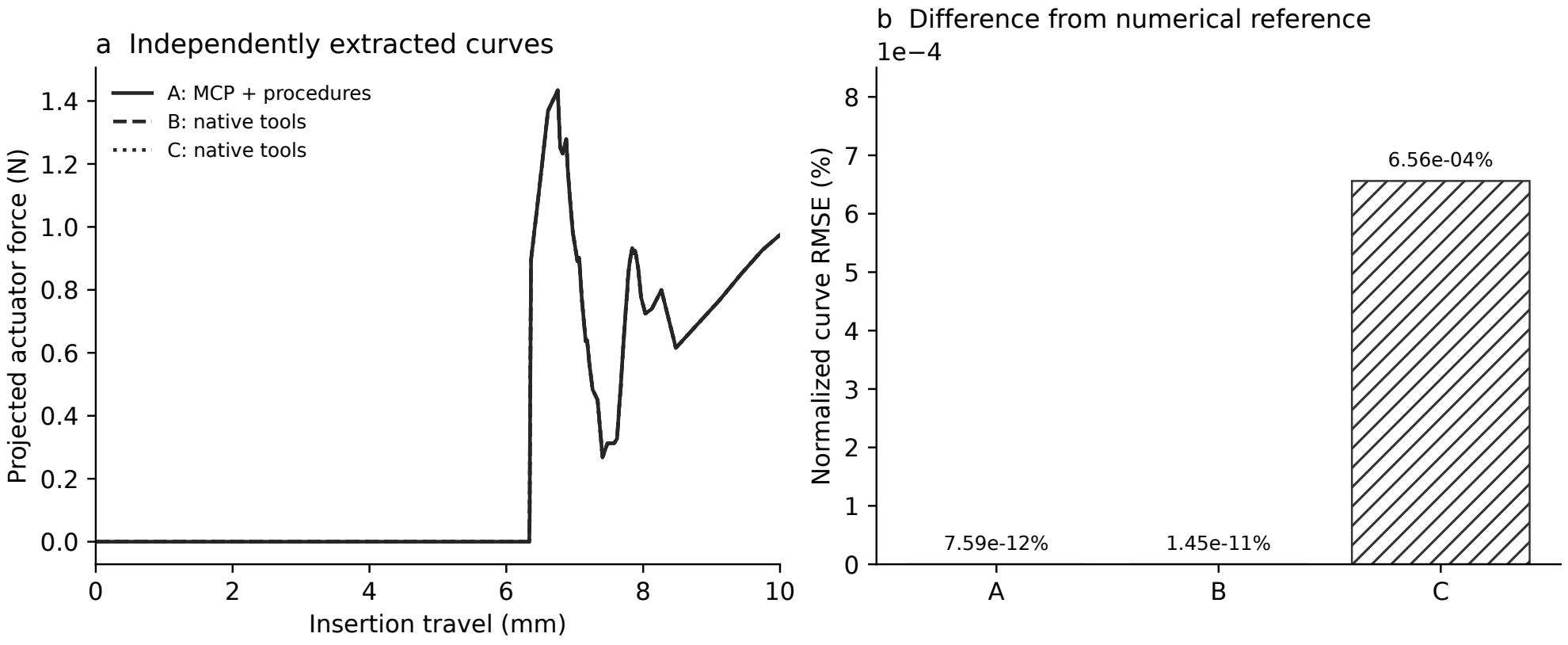

C 的峰值与数值参考差异约 0.000623%，全曲线归一化 RMSE 约 0.000656%。三组都能完成专业任务，这使比较更关注完成路径、上下文增长和错误恢复。一个案例、每组一次、MCP 与 Skill 同时启用，仍不足以建立普遍能力排序或独立因果结论。

完成计算以后，仍需保留哪些工程事实

产品组原生文件包含 6 条 dat 警告、73 条 msg 警告，其中 23 条为负特征值提示，618 个单元被标记为畸变。C 组规范化输入的检查上下文报告了 620 个畸变单元，不能据此声称网格质量改善。

接触非线性中的负特征值可能伴随切线刚度变化，但“最终收敛”不能排除失稳或约束问题。畸变、材料定义、接触区域及网格敏感性仍影响结果的物理可信度。因此本文证明的是给定模型和已确认工况下的工具执行、结果提取与可追溯交付；没有把这次计算扩展为试验相关性、寿命或完整插拔滞回的验证，也没有声称已获得行业公司的认可。

输入、query 与可复核资料

实际输入 INP 为 3,460,015 字节，HM 为 2,313,685 字节。各自 SHA256 随数据中的 provenance 文件提供，用于识别本次实测输入；本文公开测量统计、曲线、可移植 query、LaTeX 与可编辑 Tavotto 图源，工程模型和大体积计算文件不随文发布。

下面是原始任务的可移植整理版摘要，替换了本机绝对路径并省略实验目录隔离措辞，工程条件保持一致。完整整理版与原始 query 指纹随附。

检查 terminal_pair.hm 与 terminal_pair.inp，保留已有网格、材料、截面和八对接触。按已确认集合固定 male 与 shield 根部，建立 female 和 plate 控制点耦合。Prepress：plate 沿全局 $+Y$ 位移 0.3348 mm；Insertion：保持预压，plate 与 female 同时沿全局 $-Z$ 位移 10 mm。摩擦 0.13，硬接触、有限滑移、NLGEOM，仅两步。以最多 2 CPU、15% 内存上限记录资源选择，运行 datacheck 后提交新求解。读取真实 RP 位移与反力、能量和原积分点应力；转换全部步骤和 108 帧，按 section assignment 做 Avg 75，在 ParaView 核对并输出终点云图、状态文件及驱动力曲线。遇到错误保留原生日志和新输入差异，不修改物理条件来强行收敛。

实现所依据的原生接口

ODB bulk data 访问、结果平均区域以及作业执行参数均对应供应商文档。工具对这些规则的实现范围已在相应章节说明。

• Abaqus：C++ bulk data 访问接口。

• Abaqus/CAE：结果平均与区域定义。

• Abaqus：分析作业执行参数。

• Model Context Protocol。
